アンダーカットとは?小さな“溝”が命取りになる理由と防ぐコツ

「アンダーカットが出てるからやり直しだな」
現場でこんなセリフを聞いたことがある人、少なくないんじゃないだろうか。

アンダーカットというのは、溶接のビード端にできる“溝”のような欠陥で、見た目にはちょっとした凹みでも、構造的には意外と重大な問題になることがある。
今回はそんなアンダーカットについて、発生原因・対策・現場のあるあるまでまるっと紹介する。

アンダーカットとは何か?

アンダーカット(Undercut)は、母材の縁が溶けすぎて凹み(溝)になり、肉盛りされずにそのまま残ってしまった状態のことをいう。

ぱっと見では「ちゃんとついてるじゃん」と思われがちだけど、
この“溝”が意外とやっかい。以下のような問題を引き起こす。

応力集中 → 割れやすくなる

母材の断面減少 → 構造的な強度低下

見た目が悪い(美観上の問題)

建築鉄骨や橋梁など、強度がシビアに求められる分野では即NGレベルの欠陥だ。

アンダーカットが発生する原因

アンダーカットの原因は一つじゃない。
むしろ「複数の要因が重なって出る」ことが多いのがこの欠陥の厄介なところ。

主な原因具体例
熱入力が高すぎる電流が高すぎたり、トーチをゆっくり動かしすぎた
トーチ角度の不適切角度が立ちすぎて母材の角を削ってしまう
運棒が早すぎるビードが追いつかず、溶けた部分が埋まらない
母材の形状が鋭角特にT継手や隅肉溶接で出やすい
姿勢が悪い上向き・横向きで無理な姿勢になるとアンダーカットしやすい

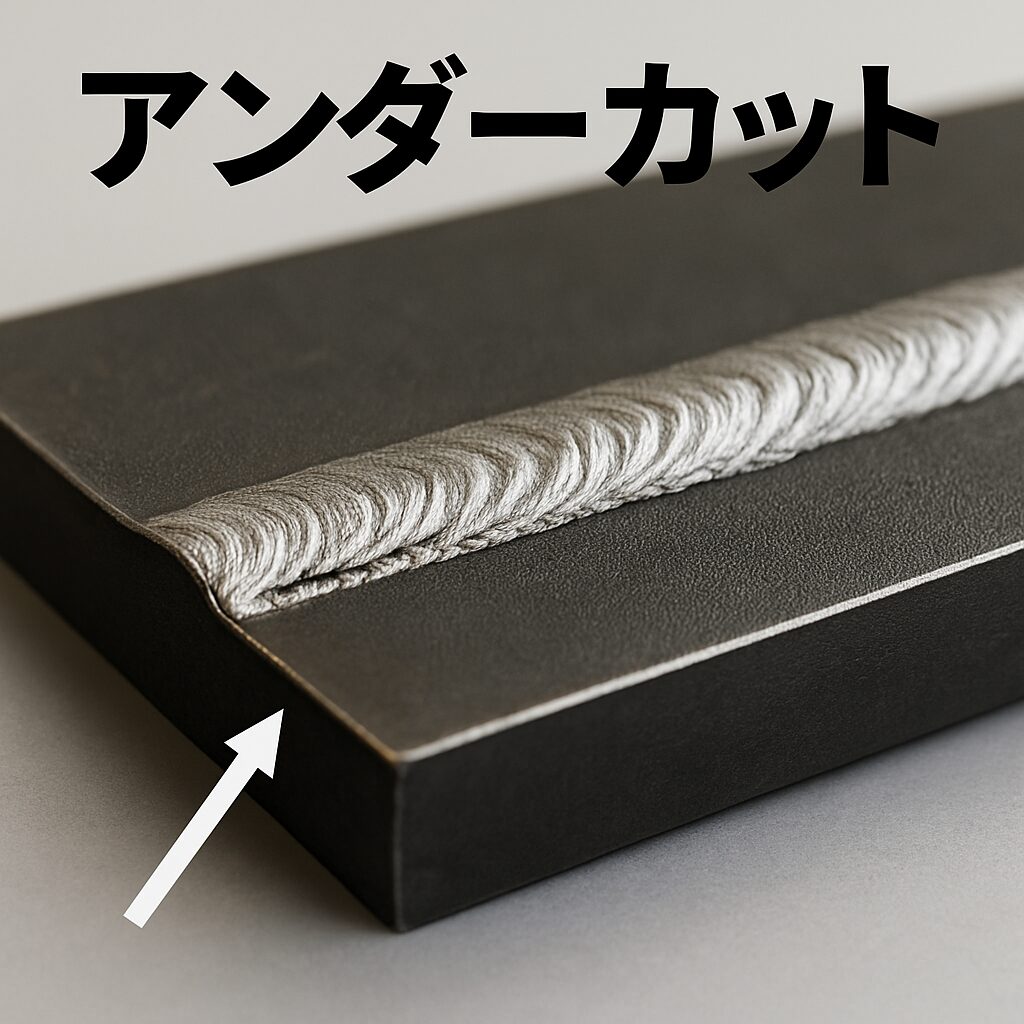

突き合わせ溶接で起きるアンダーカットの実例

この画像、いかにも溶接ビードの端に“溝”ができているのがわかると思う。
現場ではこういったものが「アンダーカット出てるよ」と言われてやり直しになる。

深さの基準は?

JISや現場ルールによるが、0.5mm以上でNGとされることが多い印象。ボイラー検査でも0.5mm程度のは余裕でOK。複数箇所に連続して出ていれば評価は厳しくなる。よく現場で言われるのが、爪が引っかからなければOKとか長さが7mm以内ならOKとかその他もあるけど大体根拠の無い勝手なルールだと思う。

よくある“勘違い”例

「アンダーカットって言われたけど、ただの盛り不足じゃない?」
そんなケースもある。似ているけど違う欠陥との違いをちゃんと把握しておこう。

誤認しがちな例実際の欠陥名
ビードが細くて盛り上がっていない不足溶着
ビード端が凹んでるけど、母材の溶け込みはOK成形不良
溶接部の端が垂れ下がってるオーバーラップ

アンダーカットの判断は「母材の溶けすぎで凹んでいること」がポイント

アンダーカットを防ぐには

実際の現場でアンダーカットを防ぐには、以下の点を意識してみてほしい。

● 溶接条件の見直し

電流・電圧が高すぎないか確認しよう。溶接速度が電流に対して遅くなるとアンダーカットを生みやすいのでをそ適正な速度を保つ

● トーチや棒の角度

下向きやすみ肉は、トーチを立てすぎると母材に熱が掛かりやすくアンダーカットになりやすいので注意。特に気をつけたいのは横向き溶接。これほどトーチ角度を意識するポジションは他にない。理想の角度とウィービングの向きは経験を積んで理解するしかない。

● ビード幅を意識

細くしすぎると端が肉不足になりやすい。開先などの溝より一回り太く埋める意識で運棒を調整しよう。

現場のひとこと:アンダーカットあるある

・トーチの向きが限定される狭い箇所でアンダーカット出たときの逃げ出したい絶望感。(あるある度40%)

・上司に「これくらいなら大丈夫だろ?」って言われて提出したら検査で返ってきて、上司「なんでコレ通ると思った?」(あるある度50%)

・検査で引っかかって、結局グラインダーで削って盛り直しだけど、急ぐから元より悲惨な状態に。(あるある度70%)

・アンダー箇所だけ半自動で埋めたら違う欠陥名になった。(あるある度100%)

溶接は「見た目だけ」じゃない

アンダーカットは小さな溝に見えて、実は構造に対して大きなダメージを与えることもある欠陥。
とくに重要構造物では、見逃されれば致命的になる可能性もある。

だからこそ、見つけたら素直に対処、出さないための工夫を重ねていくのが大事。
地味だけど、確実に良い溶接をするために欠かせない視点なんだ。
